Lochkorrosion an Sprinkleranlage
Über das Projekt
Durch metallographische Untersuchungen und REM/EDX-Analysen konnten wir die Ursache einer Leckage an einer Sprinklerrohrleitung identifizieren: Eingeschleppte Kupferpartikel führten zu Lochkorrosion in der Stahlleitung.
Aufgabe
Feststellung und Bewertung der Ursache der Leckage/ des Lochkorrosionsangriffes auf eine Sprinkler-Rohrleitung
Leistung
Metallographische Untersuchungen, REM/EDX Analyse
Ergebnis

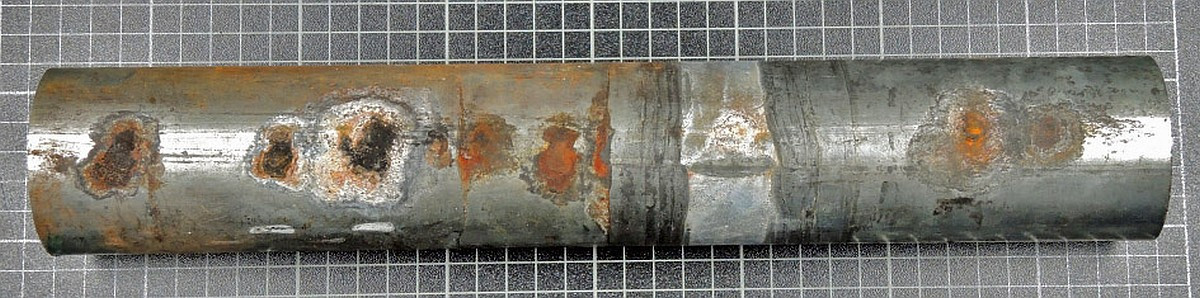

Lochkorrosion in der Stahlleitung ausgelöst durch eingeschleppte Kupferpartikel.
-
Metallographisches Schliffbild im Bereich des Rohrdurchbruches; Vergr.: 50:1, DF -

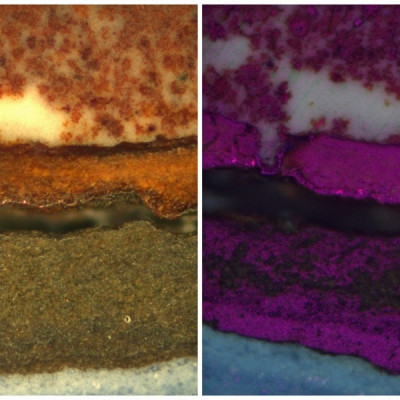

Metallographisches Schliffbild mit in Rotrost eingebetteten Kupferpartikeln; Vergr.: 100:1, DF, POL -

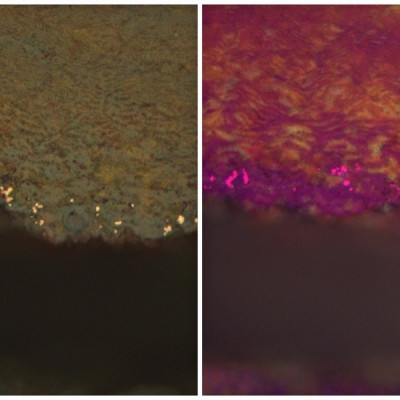

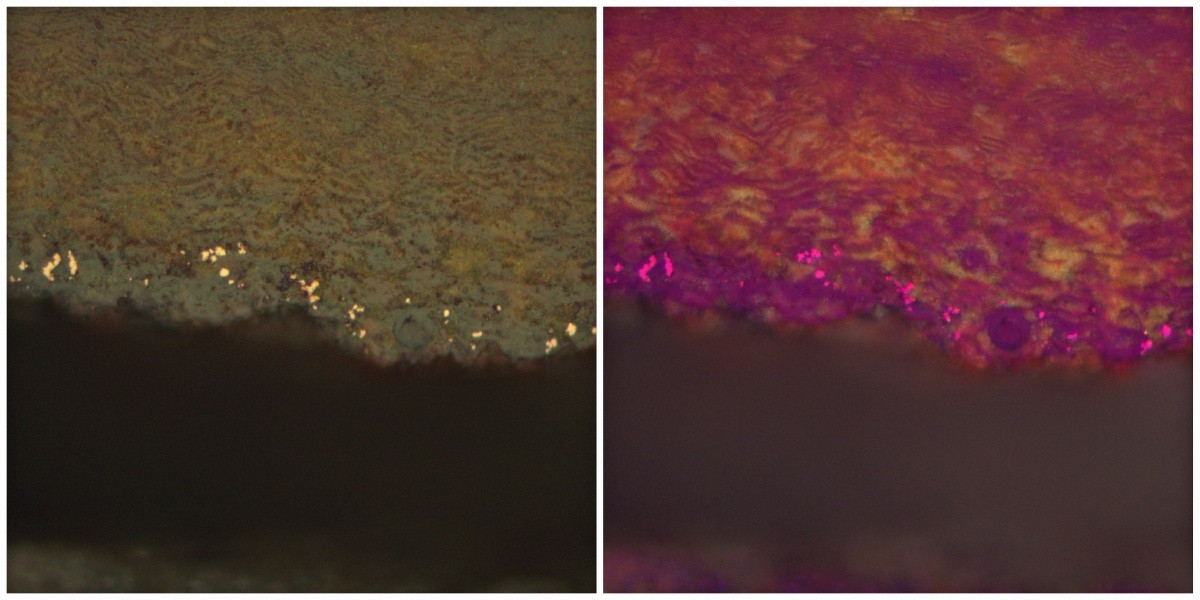

Metallographisches Schliffbild mit in Rotrost eingebetteten Kupferpartikeln; Vergr.: 500:1, DF, POL -

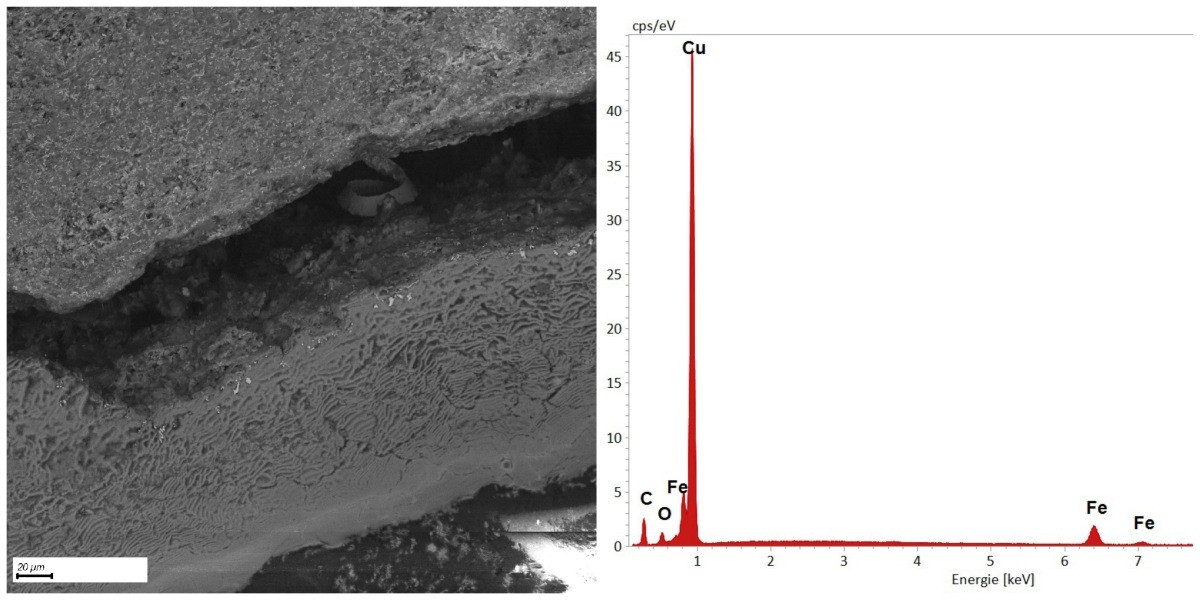

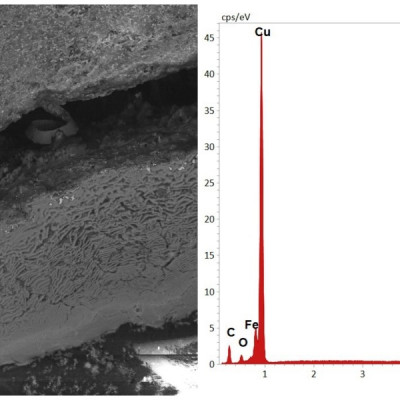

Kupferpartikel im Rasterelektronenmikroskop; rechts EDX-Analyse der Kupferpartikel
